下面就是说明电褪夹特嚣和电极升降装置的工作原理：

　　电弧炉在炼钢过程中要经常调整电弧的长度，因此用夹持器夹持电扳，活动在一个电极升降装置上。在电炉工作过程中，电极的升降受电极自动调节装置的调节控制。

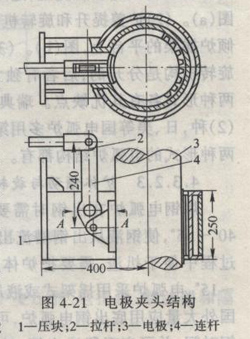

　　电极夹持器如图4．2l所示，由夹持器水箱、压块、拉杆、连杆和铜瓦组成。为了防止电极和铜瓦圆弧面接触不良，使铜瓦的接触点出现强烈的炽热点，烧穿夹持器水箱，现在许多工厂将铜瓦改为齿形铜瓦代替弧形瓦。冷却水箱一般是铸钢件，是闭合回路。产生涡流损失和磁滞损失。为了减少这两个损失，将冷却水箱中间断开，用不锈钢焊接或用耐热瓷桂紧固。

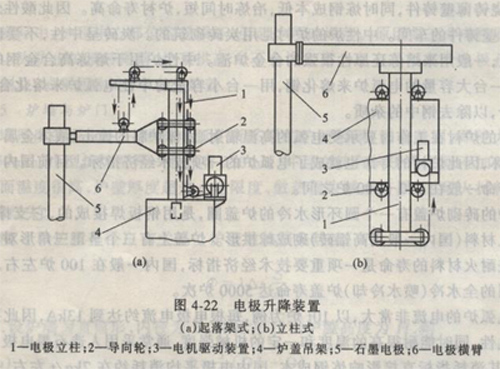

　　电极升降装置主要有起落架式和立柱式两种，如图4 22 所示。起落架式结构简单．但因形成闭合回路，电磁感应损失比较大，所以只适用于小型电炉。较大型电炉一般都采用立柱式结构，用钢丝绳传动，或用齿条和齿轮传动。较小的电弧炉用电机驱动．大型电弧炉多用液压驱动。

　　炉盖提升与旋转机构

　　大多数电炉都从炉顶装料。从炉顶装料时，要先把炉盖连同电极提升起来，把加热炉的炉体或炉盖移开，使炉膛**暴露出来，然后利用车间吊车把料从炉顶装到炉膛里面去。按照装料时炉体和炉盖位置变动情况不同，这种装料方式又有炉体推出式，炉盖移开式和炉盖旋转式三种。炉盖旋转式结构具有机构紧凑、占地面积小、动作迅速等优点，所以用得*多。装料时，炉盖在提升到一定高度后向出钢槽一侧或另一侧旋转70’～80。。图4．23所示是炉盖旋开
式炼钢电弧炉的装料情况。

　　如图4—24，炉盖旋开式电炉又可分成：(1)炉盖提升和旋转机构固定在炉壳上．适用于容量很小的炉子．图(a)。(2)炉盖提升和旋转机构同炉体一起安装在倾炉摇架的平台上，图(b)。(3)炉体同炉盖提升和旋转机构是分开的，后者有独立的基础，图(c)。后两种形式各有其优缺点。瑞典、前苏联等国多用第(2)种，日、美等国电弧炉多用第(3)种。我国目前这两种形式的电弧炉结构都有。
